合成與晶體結構。

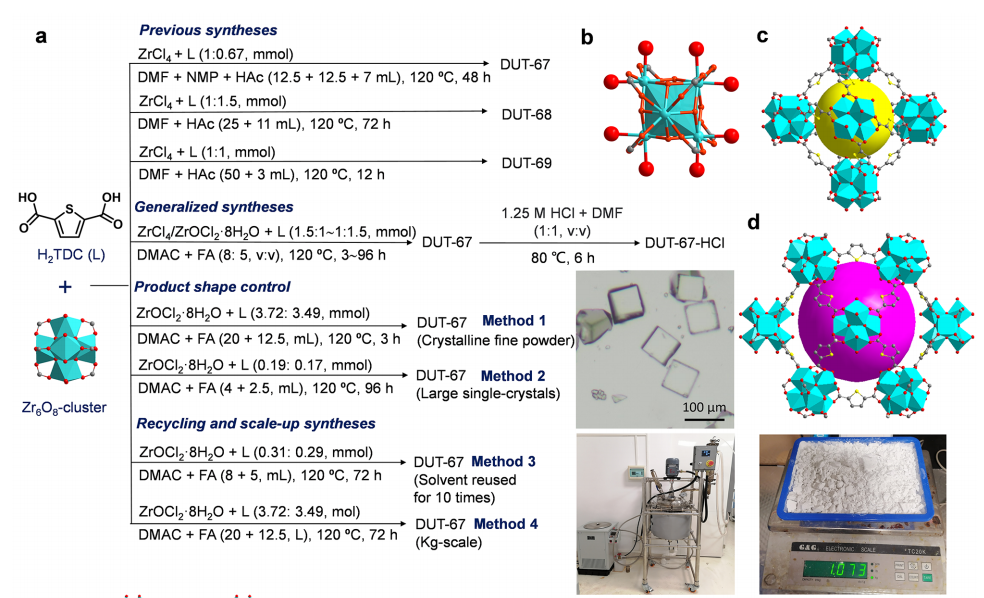

（a）用于不同目的的原-DUT-67的合成條件和制備DUT-67-HCl的后處理。插圖顯示了樣品形狀和放大設施。

（b）在DUT-67-HCl中顯示8個末端OH^?/H2O基團的Zr6簇。

（c）DUT-67-HCl中的八面體籠。

（d）DUT-67-HCl中的立方體八面體籠。

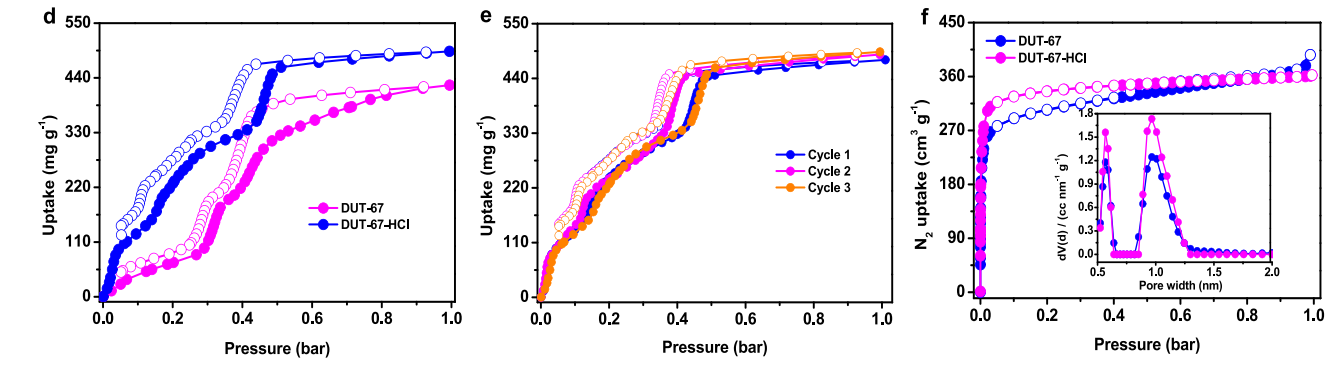

（d） DUT-67和DUT-67-HCl在298K下的吸水等溫線。

（e） 用DUT-67-HCl重復吸水。

（f） 77K下的N2吸附等溫線以及DUT-67和DUT-67-HCl的孔徑分布。

氣體吸附性能。

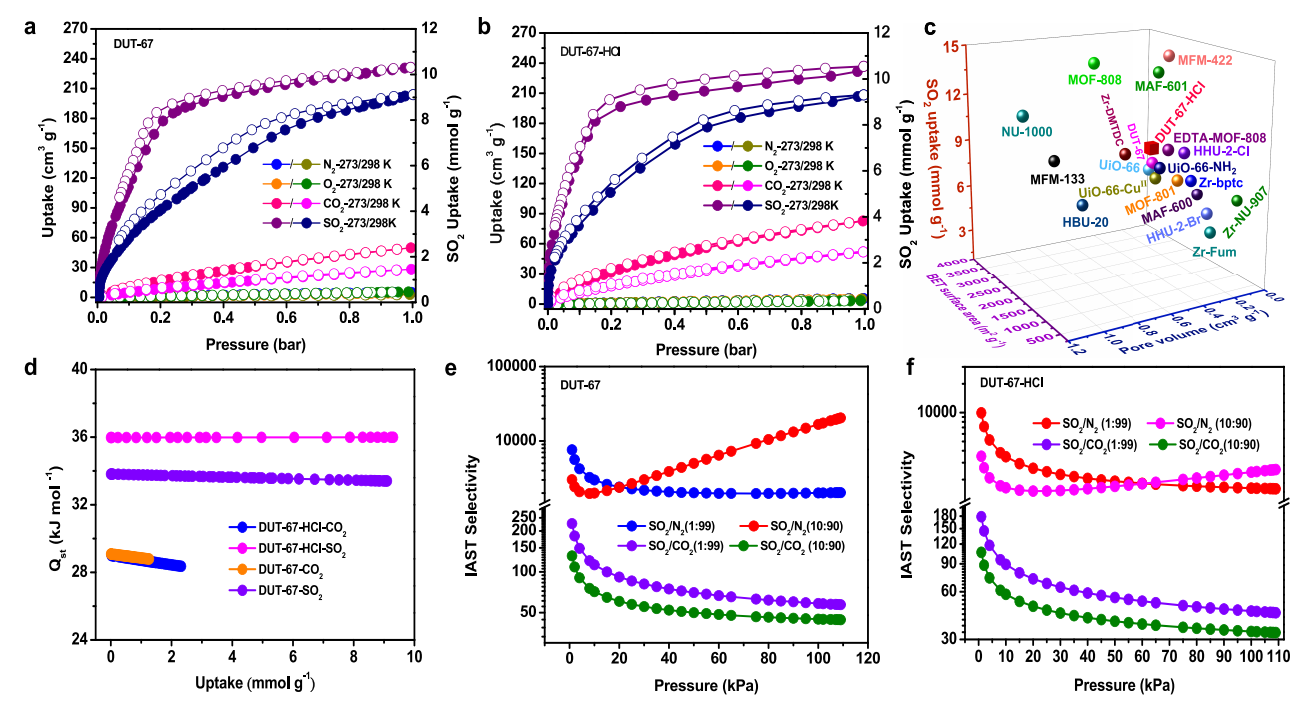

（a，b）SO2、CO2、N2和O2在273和298K下與DUT-67和DUT-67-HCl的吸附等溫線。

（c）報道的Zr-MOFs吸附和分離SO2的性能比較。

（d）在DUT-67和DUT-67-HCl中吸收SO2和CO2的Qst。

（e，f）在298K下對DUT-67和DUT-67-HCl的SO2/CO2和SO2/N2的IAST選擇性。

模擬煙氣的柱穿透試驗。

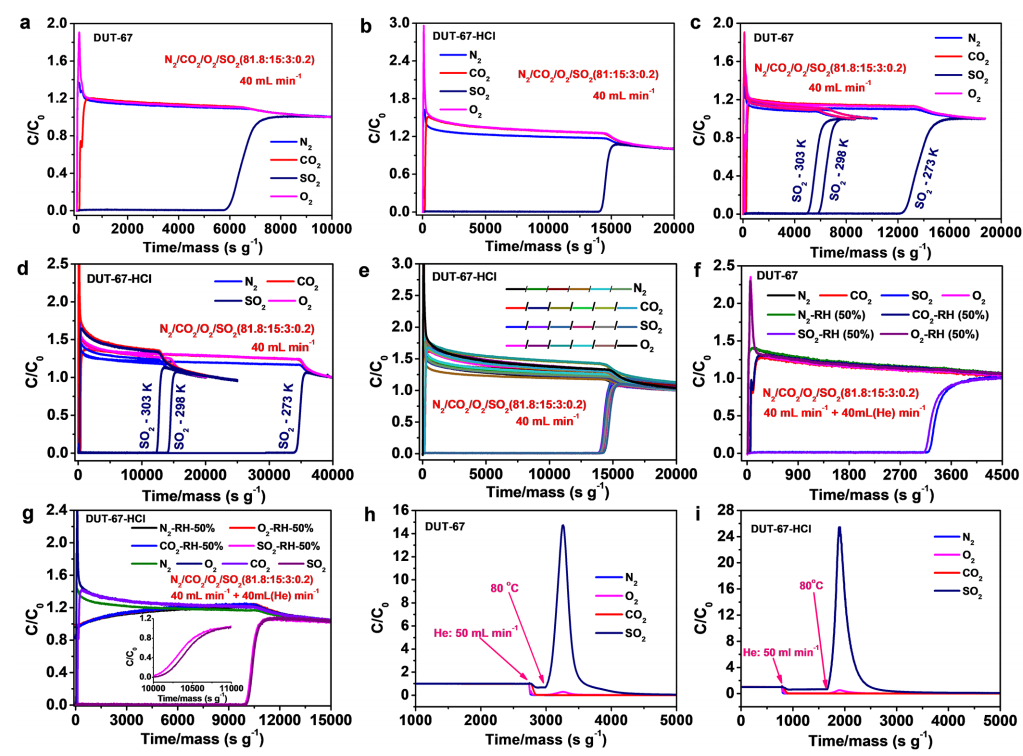

（a，b）用DUT-67和DUT-67-HCl分離N2/CO2/O2/SO2（81.8:15:3:0.2）混合物。

（c，d）用DUT-67和DUT-67-HCl在不同溫度下分離煙氣。

（e）DUT-67-HCl的循環柱穿透試驗。

（f，g）在干燥和潮濕條件下用DUT-67和DUT-67-HCl分離煙道氣。

（h，i）DUT-67和DUT-67-HCl的SO2解吸曲線。

除非標注溫度，否則所有數據都是在298K下收集的
